Cách kiểm tra cảm biến trục khuỷu bắt đầu từ việc quan sát giắc cắm, dây dẫn và khe hở giữa đầu cảm biến với vành răng. Sau đó tùy loại cảm biến mà chọn phương pháp đo phù hợp: với cảm biến từ thì đo điện trở cuộn dây bằng đồng hồ vạn năng, còn với cảm biến Hall thì đo xung tín hiệu khi đề máy. Bài viết này hướng dẫn chi tiết cách đo cảm biến trục khuỷu theo từng loại, kèm bảng giá trị chuẩn, bảng mã lỗi và những trường hợp dễ chẩn đoán nhầm mà nhiều người gặp phải.

Cảm biến trục khuỷu là gì và nằm ở đâu?

Cảm biến vị trí trục khuỷu, viết tắt là CKP, đọc vị trí và tốc độ quay của trục khuỷu rồi gửi tín hiệu về ECU. Từ tín hiệu này, ECU tính ra thời điểm đánh lửa và thời điểm phun nhiên liệu cho từng xy-lanh.

Cảm biến thường được lắp ở một trong ba vị trí sau:

Sát puly đầu trục khuỷu ở phía trước động cơ, đây là vị trí dễ tiếp cận nhất
Phía đuôi bánh đà, nằm sâu giữa động cơ và hộp số, thường phải nâng xe mới thao tác được
Bên trong bộ chia điện (Delco) trên các động cơ đời cũ

Cách kiểm tra cảm biến trục khuỷu ô tô

Cách kiểm tra cảm biến trục khuỷu dưới đây là bài test nhanh mà chúng tôi thường thực hiện để kiểm tra xem có hư hỏng hay không chỉ vài thao tác.

Cách kiểm tra đối với cảm biến từ

Cảm biến từ thường nằm ở puly đầu trục khuỷu hoặc đuôi bánh đà. Nếu nằm ở bánh đà thì phải nâng xe mới tiếp cận được. Khi tháo giắc, nếu thấy vỏ nhựa còn hơi ấm và có mùi dầu nhẹ, đó là dấu hiệu xe vừa trải qua nhiều lần đề máy không thành công — tình huống điển hình khi tín hiệu cảm biến đã yếu.

Dụng cụ cần có: đồng hồ vạn năng có thang đo điện trở và điện áp xoay chiều, bộ lá căn, máy chẩn đoán đọc vòng tua, và máy hiện sóng nếu có.

Quy trình tiến hành:

Đo điện trở cuộn dây. Dùng đồng hồ vạn năng đo giữa hai chân của cảm biến. Khi máy nguội, giá trị thường nằm trong khoảng 900 – 1.600Ω; khi động cơ nóng, có thể tăng lên khoảng 1.200 – 1.900Ω. Nếu kết quả nằm ngoài dải này hoặc đồng hồ báo hở mạch, cảm biến đã hỏng.
Đo điện áp xoay chiều khi đề máy. Đây là phép đo quan trọng mà nhiều người bỏ qua. Cắm lại giắc, chuyển đồng hồ sang thang AC rồi đo trên dây tín hiệu trong lúc đề. Cảm biến còn tốt sẽ sinh ra điện áp từ khoảng 0,5V trở lên. Nếu điện trở vẫn đúng chuẩn nhưng không có điện áp AC, cuộn dây có thể đã chập vòng hoặc nam châm mất từ tính — hai lỗi mà phép đo ohm không phát hiện được.
Kiểm tra khe hở với vành răng. Dùng lá căn đo khoảng cách giữa đầu cảm biến và đỉnh răng. Với cảm biến đặt trong bộ chia điện (Delco), khe hở chuẩn là 0,3 – 0,5mm. Với cảm biến lắp ở đầu puly hoặc đuôi bánh đà, khoảng cách nên ở mức 0,5 – 1,5mm, phổ biến nhất quanh 0,8 – 1,0mm. Khe hở quá rộng khiến tín hiệu yếu, còn quá hẹp có nguy cơ làm đầu cảm biến cạ vào vành răng.
Quan sát dạng sóng bằng máy hiện sóng. Cảm biến hoạt động tốt cho ra sóng hình sin đều, ổn định cả về biên độ lẫn tần số, kèm một đoạn gián đoạn tại vị trí răng khuyết để ECU xác định điểm chết trên. Nếu biên độ thấp bất thường thì thường do khe hở rộng hoặc đầu cảm biến bám bẩn; nếu sóng méo và mất xung ngẫu nhiên thì nghi cuộn dây chập vòng hoặc dây tín hiệu đứt ngầm.

Theo kinh nghiệm tại xưởng chúng tôi, một tỷ lệ đáng kể các ca xe khó nổ thực ra không phải do cảm biến hỏng, mà chỉ vì khe hở sai chuẩn hoặc đầu cảm biến bám mạt sắt. Kiểm tra kỹ hai yếu tố này trước sẽ tránh được nhiều lần thay thế không cần thiết.

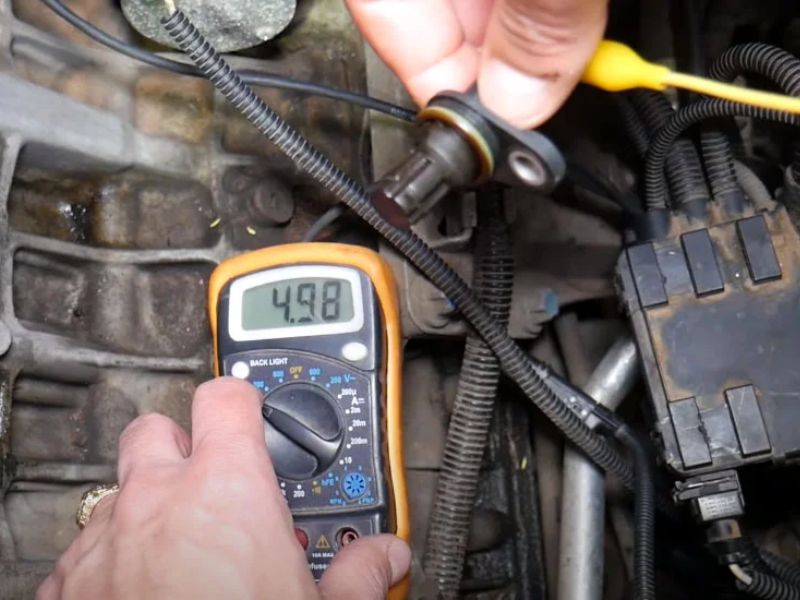

Cách kiểm tra cảm biến trục khuỷu đối với cảm biến từ

Cách kiểm tra đối với cảm biến hall

Sau khi vặn chìa khóa về ON, đèn check engine thoáng nháy rồi tắt nhưng xe vẫn không nổ — đây là tình huống gợi ý cảm biến Hall không gửi đủ tín hiệu vị trí trục khuỷu về ECU.

Dụng cụ cần có: đồng hồ vạn năng đo điện áp một chiều, máy hiện sóng hoặc máy chẩn đoán có chức năng đo xung, và sơ đồ mạch điện của nhà sản xuất.

Quy trình tiến hành:

Kiểm tra nguồn cấp và mát. Chuyển khóa về ON, giữ nguyên giắc cắm. Đo giữa chân nguồn với mát thân xe, kết quả phải cho khoảng 5V hoặc 12V tùy thiết kế. Đo giữa chân mát với mát thân xe, giá trị phải gần 0V. Nếu không có nguồn cấp, vấn đề nằm ở dây dẫn hoặc ECU chứ không phải cảm biến, và bạn không nên thay cảm biến vội.
Đo xung tín hiệu khi đề máy. Kết nối máy hiện sóng vào dây tín hiệu rồi đề máy. Cảm biến Hall còn tốt sẽ xuất xung vuông rõ nét, chuyển mức dứt khoát giữa 0V và khoảng 5V, tần số tăng dần theo tốc độ đề. Xung tròn cạnh, biên độ không đủ hoặc mất xung đều là dấu hiệu cảm biến hoặc dây dẫn đang có vấn đề.
Kiểm tra vòng tua trên máy chẩn đoán. Đọc thông số RPM trong lúc đề máy. ECU cần đọc được tối thiểu khoảng 150 vòng/phút trong vài giây đầu để quyết định phun nhiên liệu. Nếu RPM hiển thị bằng 0 hoặc quá thấp, ECU sẽ coi như mất tín hiệu và tự ngắt phun. Cần lưu ý rằng vòng tua đề quá thấp cũng có thể do ắc quy yếu hoặc củ đề mòn, nên hãy đo điện áp ắc quy lúc đề trước khi kết luận.

Khi RPM đã hiển thị ổn định, bạn sẽ cảm nhận rõ tiếng máy khởi động chắc gọn. Đó là dấu hiệu ECU đã nhận đủ tín hiệu, và dòng nhiên liệu cùng hệ thống đánh lửa đang phối hợp nhịp nhàng trở lại.

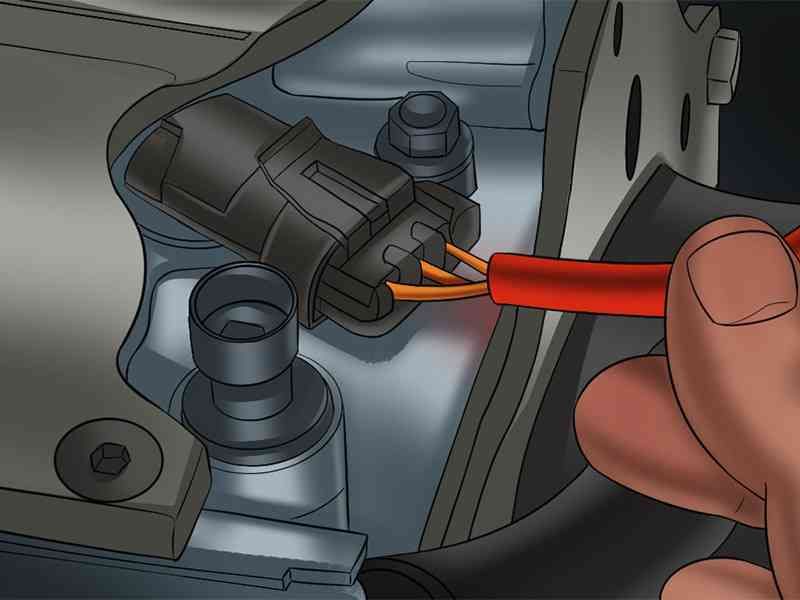

Cách kiểm tra cảm biến trục khuỷu đối với cảm biến hall

>>> Có thể bạn quan tâm: Cách kiểm tra cảm biến kích nổ ô tô chính xác, đơn giản

5 dấu hiệu hư hỏng cảm biến trục khuỷu trên ô tô

Dưới đây là 5 tín hiệu phổ biến mà tôi rút sau hàng trăm lượt kiểm tra trong năm qua, hãy lưu ý để nhận ra các hư hỏng sớm của động cơ:

Khởi động kéo dài rồi tắt ngúm: Bạn nhấn đề, động cơ quay chậm, bắt lửa muộn hoặc chết máy ngay. Đây là dấu hiệu rõ nhất vì ECU không nhận đủ tín hiệu vị trí trục khuỷu.
Đèn check engine nhấp nháy khi đang chạy đều ga: Ở tốc độ 60–80 km/h, xe bỗng giật nhẹ, đèn báo lỗi sáng rồi tắt. Cảm biến cho tín hiệu chập chờn, gián đoạn như sóng điện thoại yếu.
Tiếng nổ hụt hơi, vòng tua không ổn định: Cảm giác ga không mượt, kim RPM dao động 600–1.200 vòng/phút tại chế độ cầm chừng. Khi tôi cắm máy, tín hiệu đứt quãng đúng lúc kim dao động.
Tiết kiệm nhiên liệu bỗng giảm hẳn: Nhiều chủ xe kể lại rằng bình xăng cạn nhanh như gió. ECU tính sai thời điểm phun, khiến động cơ phải tiêu tốn thêm nhiên liệu để bù sức.
Xe chết máy giữa chừng sau khi nóng máy: Lái 15–20 phút, động cơ đột ngột tắt dù pin, xăng đều ổn. Nhiệt độ cao làm cuộn dây cảm biến yếu đi, tín hiệu biến mất.

Nếu bạn gặp từ hai dấu hiệu trở lên, hãy liên hệ Phụ Tùng Frey qua hotline 0979722210, kỹ thuật viên sẽ hướng dẫn cách kiểm tra cảm biến trục khuỷu hoặc đặt lịch kiểm tra, giúp bạn tránh chi phí phát sinh do thay sai bệnh.

Xe chết máy giữa chừng sau khi nóng máy là một trong những dấu hiệu hư hỏng cảm biến trục khuỷu

Những lưu ý đảm bảo an toàn khi kiểm tra cảm biến trục khuỷu

Trước khi cầm đồng hồ vạn năng, bạn hãy dừng lại vài giây để ghi nhớ những nguyên tắc sau để vừa bảo vệ túi tiền, vừa giữ an toàn cho chính mình:

Ngắt cực âm ắc-quy: Đây là khoá chốt giúp bạn tránh chập điện. Không ít chủ xe tiếc vài phút thao tác, cuối cùng phải thay cầu chì hoặc thậm chí ECU, khoản chi đắt hơn nhiều so với cảm biến.
Đợi máy nguội hẳn: Cảm biến nằm gần động cơ, nhiệt độ bề mặt có thể vượt 90 °C sau khi xe vừa hoạt động vì vậy cần chờ động cơ nguội hẳn rồi mới thao tác tránh bị bỏng rát.
Giữ khu vực làm việc sạch dầu: Dầu bôi trơn rò rỉ dễ khiến bạn trượt tay, hoặc bám vào đầu cảm biến gây nhiễu tín hiệu. Trước khi đo, lau sạch bằng khăn không xơ và kiểm tra phớt trục khuỷu.
Không nổ máy khi cảm biến đã tháo rời: ECU mất tín hiệu vị trí sẽ đoán mò thời điểm đánh lửa, tiềm ẩn nguy cơ nổ ngược làm hỏng ống xả. Hãy khóa máy, cố định giắc cẩn thận rồi mới thử đề.

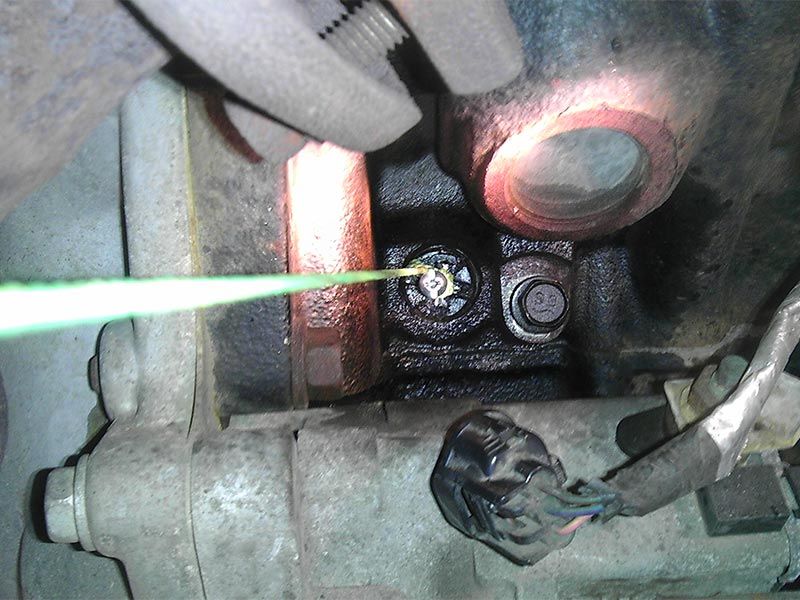

Những lưu ý đảm bảo an toàn khi kiểm tra cảm biến trục khuỷu

Cách khắc phục khi cảm biến trục khuỷu bị lỗi

Sau khi đã xác định được nguyên nhân qua các bước đo ở trên, hướng xử lý sẽ khác nhau tùy mức độ hư hỏng. Không phải trường hợp nào cũng phải thay cảm biến mới, vì vậy hãy đi lần lượt từ phương án đơn giản và ít tốn kém nhất:

Vệ sinh cảm biến khi bị bám bẩn: Trong nhiều trường hợp, cảm biến trục khuỷu không hỏng hẳn mà chỉ giảm hiệu quả do bụi bẩn, dầu nhớt hoặc mạt kim loại bám vào. Bạn có thể tháo cảm biến ra, dùng dung dịch vệ sinh điện hoặc vệ sinh chuyên dụng để làm sạch, sau đó lắp lại đúng vị trí và siết chặt. Nên ngắt bình ắc quy trước khi thao tác và đeo găng tay để đảm bảo an toàn.
Thay cảm biến mới khi cần thiết: Nếu sau khi vệ sinh, cảm biến vẫn phát tín hiệu sai hoặc không có tín hiệu, cần thay mới. Quá trình thay nên được thực hiện ở gara hoặc các xưởng sửa chữa vì cần có dụng cụ phù hợp để tránh làm hỏng giắc cắm hoặc ảnh hưởng đến hệ thống đánh lửa và phun nhiên liệu.
Kiểm tra toàn bộ hệ thống điện liên quan: Đôi khi lỗi không phải do cảm biến mà do dây dẫn, giắc cắm bị oxy hóa, đứt ngầm hoặc lỏng. Kiểm tra tổng thể hệ thống điện sẽ giúp tránh thay cảm biến không cần thiết và đảm bảo tín hiệu truyền ổn định.
Xóa mã lỗi bằng thiết bị OBD2: Sau khi sửa chữa hoặc thay mới, cần xóa mã lỗi trên bảng táp-lô bằng thiết bị OBD2 để hệ thống nhận trạng thái mới và xe hoạt động bình thường trở lại.

Các câu hỏi thường gặp liên quan đến cách kiểm tra cảm biến trục khuỷu

Máy chẩn đoán hiển thị tốc độ động cơ khi đề máy là bao nhiêu để coi là bình thường?

ECU cần đọc được tối thiểu 150 vòng/phút trong 3–5 giây đầu đề máy. Nếu chỉ 80–100 vòng/phút, ECU sẽ coi mất tín hiệu và tự động ngắt phun. Khi gặp trường hợp này, chủ xe nên kiểm tra lại cảm biến trục khuỷu hoặc tình trạng ắc-quy.

Khoảng hở giữa đầu cảm biến trục khuỷu và răng tín hiệu thường là bao nhiêu?

Khoảng hở lý tưởng nằm trong 0,5–1,0 mm, lá feeler 0,8 mm được xem là “điểm chuẩn”. Khe hở rộng khiến tín hiệu yếu, còn quá hẹp có thể làm đầu cảm biến cạ bánh đà và hỏng cơ khí.

Nếu đo được điện áp nhưng xe vẫn không nổ thì sao?

Điện áp đo được có thể là xung méo hoặc sai pha, khiến ECU hiểu sai. Khi đó, thợ nên soi tín hiệu bằng máy hiện sóng để xem biên xung có sắc nét hay không. Nếu xung méo, giải pháp tốt nhất là thử cảm biến mới để so sánh.

Cảm biến trục khuỷu bị bẩn do dầu nhớt có ảnh hưởng không?

Dầu nhớt kèm mạt sắt bám đầu cảm biến sẽ che chắn trường từ, làm tín hiệu suy giảm tới 40%. Việc xịt sạch dầu và canh lại khe hở thường đủ giúp xe khởi động lại bình thường.
